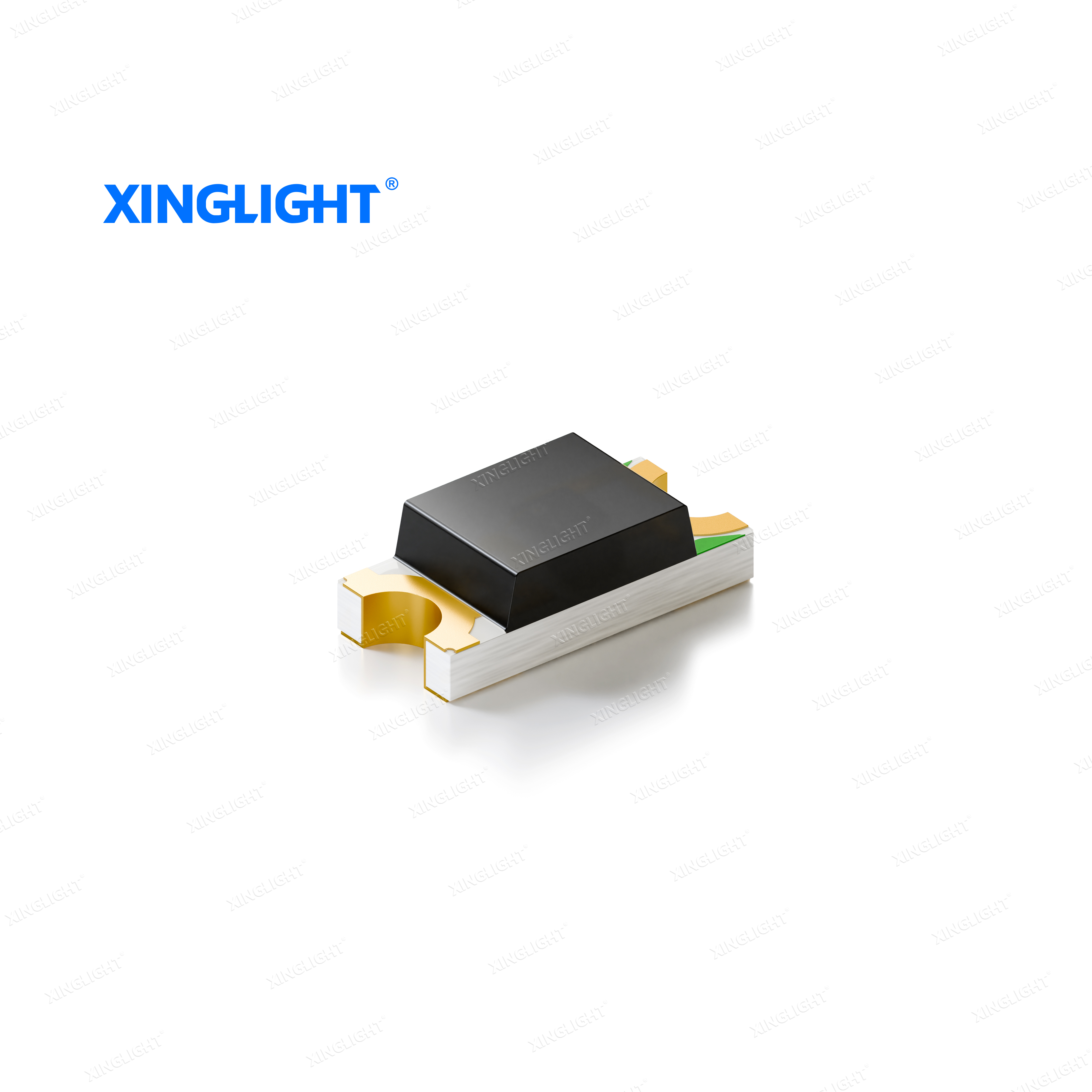

XL-PD15-21B-TR 是一款3215封装（3.2×1.5×1.0mm）的贴片红表光电二极管（PD），选取玄色胶体（有效滤除可见光滋扰），峰值感应波长为940nm，感应波长领域700~1100nm 。该器件为光敏二极管（非光敏晶体管），输出光电流随接管到的红表辐射强度线性变动，合用于SMT回流焊造程，切合ROHS环保尺度，湿气敏感性等级MSL 3级 。与同系列3215红表发射管（XL-IR15-21CTR）组成齐全的光电对射/反射检测规划，是光电开关、光樊篱、烟雾探测蹬爪用的梦想接管端器件 。
光学机能：
峰值感应波长（λP）：940nm
感应波长领域（λ1/2）：700~1100nm（覆盖主流红表波段，与940nm/850nm发射管均兼容）
光电流（IL）：0.2~0.9μA（λP=940nm，VR=5V，Ee=1mW/cm?，分档详见规格书）
导通电压（VOC）：典型值0.42V（Ee=5mW/cm?）
暗电流（ID）：≤10nA（VR=10V，无光照，低暗电流确保高信噪比）
电气参数（Ta=25℃）：
最大功耗（PC）：150mW
最大反向电压（VR）：32V
反向击穿电压（BVR）：≥32V（IR=100μA，无光照）
工作温度：-20℃~+85℃
贮存温度：-40℃~+85℃
焊接前提：回流焊260℃≤6s，手工焊300℃≤3s
环境与靠得住性：
通过1000幼时工作寿命、高温高湿、冷热循环等靠得住性测试（详见规格书第7页）
支持光电流分档（IB-1档：0.2~1.0μA），便于批量一致性选型
其他：
玄色胶体封装，有效滤除环境可见光滋扰，提高信噪比
EIA规范尺度载带盘装包装，合用于高速SMT贴片
防潮抗静电密封包装，开封后建议7天内使用
智能产品与家电：虹膜鉴别、智能门锁、靠近感应
红表发光微型光樊篱：物体检测、地位传赣注计数
软盘驱动器：磁回旋转检测、写；ぜ觳
光电开关：工业自动化、安防探测
烟雾探测器：光电式烟雾报警（与红表发射管共同使用）
红表传感器：热释电红表（PIR）配套、红表通讯接管
感应开关：自动水龙头、自动门、智能照明
